Kugelkopf-Halterung
Vielseitige Halterung über einen feststellbaren Kugelkopf
- 90° Knick für gewinkelte Montage
- Stabiler Kugelkopf, gefertigt aus Aluminium
- Gewinde ¼" 20 UNC (übliches Fotogewinde)
Soll ein Display auf einer Halterung, z.B. auf einem Gestell, montiert werden, so bietet ein Kugelkopf eine flexible Adaption auf das Display.
Die an der Kugel befestigte Halteplatte kann um bis zu 90° geneigt werden,
was ein Anflanschen an ein Display mit rückseitigem ¼–20 UNC Gewinde erlaubt.
Am unteren Ende befindet sich ein Drehteller, über welchen die Ausrichtung bei einer gewinkelten
Anwendung eingestellt werden kann.
Die Position der Kugel sowie der Drehteller lassen sich bequem arretieren.
Anwendung:
- Halterung für Displays
- Halterung für Kameras
Technische Daten

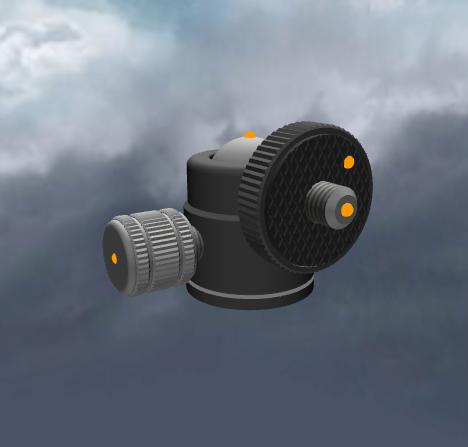

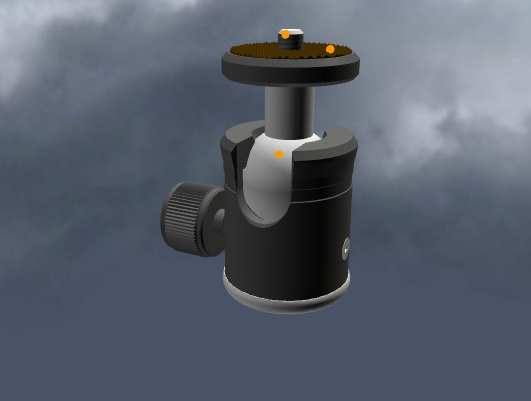

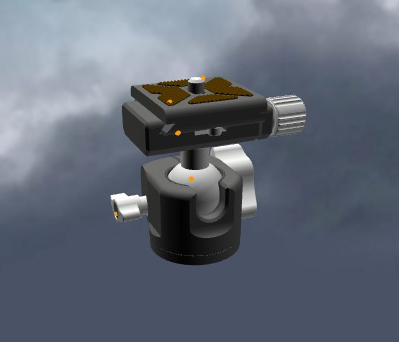

| M-HKUG2439 | M-HKUG3665 | M-HKUG3966 | |
|---|---|---|---|
| Name | Tiny | Standard | Versatile |
| Allgemeines | Kugelkopf mit variabler Schwenk-Möglichkeit | ||
| Material | Aluminium | ||
| Abmessungen gerade |
⌀ = 24 mm L = 39 mm |
⌀ = 36 mm L = 65 mm |
⌀ = 39 mm L = 66 mm |
| Kugel ⌀ | 15 mm | 26 mm | 25 mm |
| Außengewinde | ¼" 20 UNC, Länge ca. 4 mm | ||
| Innengewinde | ¼" 20 UNC | ¼" 20 UNC | ¼" 20 UNC (Einsatz) 3/8 16 UNC |
| Eignung | bis Display 4,3" | bis Display 7" | bis Display 10,1" |
<tbc> = to be clarified
