Break-out-Kabel
Anschluss-Kabel für die intelligenten Displays CANDICE-4
- Passend zum intelligenten Display CANDICE-4
- Adaptiert auf verschiedene Schnittstellen
- Falls mit Bananen-Steckern:
Mit rückseitiger Kaskadierungs-Fähigkeit - Robuste Verbindung
- Verschraubung und Knickschutz
Das intelligente 4,3"-Display CANDICE-4 ist sehr kompakt gebaut und bietet zahlreiche Schnittstellen. Übliche Stecker würden keine solch kompakte Bauweise erlauben und zudem würde man nicht alle Schnittstellen herausführen können. Daher bietet das CANDICE-4 einen robusten Zentralstecker, an welchen eine Anschlussplatte gedockt werden kann. Darüber werden lediglich die für die Anwendung benötigten Signale herausgeführt. Zum Beispiel verdrahtet man, der Messaufgabe entsprechend, die Spannungsversorgung und zwei CAN-Schnittstellen.
Oft ist es sinnvoll, ein ca. 1 m langes Kabel vom Display hinunter in den Fußraum zu legen. Von dort aus kontaktiert man die Schnittstellen über gewöhnliche Steckverbinder.
Wollen Sie sich ein eigenes Kabel selbst aufbauen, so verwenden Sie die leere Anschluss-Platte (bereits 1 × im Lieferumfang von CANDICE-4 enthalten). Diese lässt sich einfach verarbeiten: Man kann sie aufgrund ihrer rechteckigen Form leicht in einen Labor-Schraubstock spannen. Die Zugentlastung geschieht über Kabelschellen. Nun kann man die Adern (vorzugsweise zuerst die Kürzeren) an die Pads löten.
Technische Daten
| Allgemeines | Adaption bzw. Break-out-Kabel für verschiedene Anwendungen |
| Mantelfarbe | Schwarz |
| Stecker | Siehe Varianten-Tabelle |
| Länge | Siehe Varianten-Tabelle |
Varianten
| Plan | Stecker | Länge | Beschreibung | |
|---|---|---|---|---|
| E-KAB-C4-EMPTY | – | – | – | Anschlussplatte für Labor |
| E-KAB-C4-ABKF-010 | 1 × openABK-Buchse | 1 m | zur Verlängerung mit openABK-Kabel | |
| E-KAB-C4-ABKM-500 | 1×openABK-Stecker | 5 m | Direkter Anschluss an Logger | |

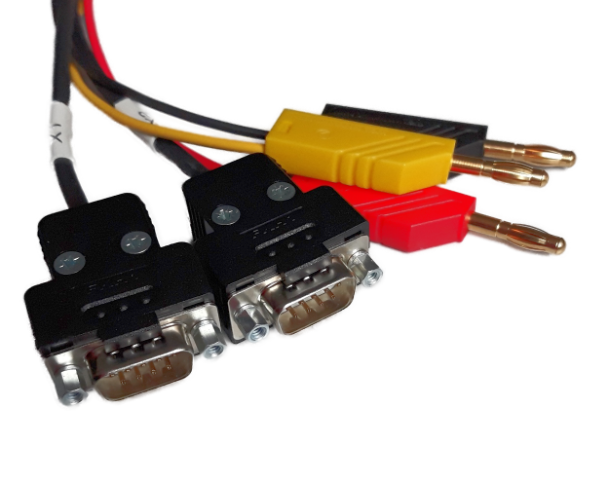

| E-KAB-C4-PWR-2CAN-010 | 3×Banane 2×D-Sub male |
1 m | Power + KL15 + CAN1 + CAN2 |
|
| <tbc> | <tbc> | <tbc> | <tbc> | Kundenspezifisch |
