CANDICE-7 PRO

Display zur Anzeige von Messdaten über CAN HS, CAN FD. Logger-Interaktion über openABK.

  • 7" TFT, IPS, 1280 × 800
  • sonnenlichtlesbar
  • PCAP Touch
  • 4 × CAN-FD optional
  • Wake-On-CAN opt.
  • Lautsprecher, Mikrofon
  • openABK
  • 6..50 V Versorgung
  • Kompakt 178 × 120

Robust und leistungsstark – das ist CANDICE-7 PRO beim Visualisieren von Messdaten. Zeigen Sie Werte von den bis zu vier eingebauten CAN-Schnittstellen und von openABK-Datenloggern an.

Über die separat galvanisch getrennten CAN-Schnittstellen werden die ankommenden Botschaften eingelesen, dekodiert und anschließend dargestellt. Blockschaltbild Parallel dazu können Daten von einem Datenlogger über die openABK-Schnittstelle visualisiert werden.

Mittels Touch navigieren Sie zwischen Layout-Seiten, individualisieren Anzeige-Elemente, starten Aktionen und geben Daten bequem ein.

Am PC erstellen Sie die Konfiguration mit dem kostenlosen Tool EMBU-SKETCH und übertragen sie anschließend über Kabel oder einen USB-Stick.

Das ansprechende Sicherheits-Gehäuse aus Aluminium unterstreicht die Wertigkeit Ihres Projekts.

Technische Daten

Allgemeines Intelligentes Display zur Datenvisualisierung
CPU 2×1 GHz Dual-Core ARM Cortex-A9, 256 MB DDR2, 512 MB Flash
Display 7" (178 mm), 16:10, 1280 × 800 Bildpunkte, Blickwinkel 88/88/88/88 °
1000 cd/m², bei Sonnenlicht lesbar, Kontrast 800:1
Lichtsensor
PCAP Touch, optisch gebondet, Splitterschutz
Grafik-Engine NVIDIA 2D- und 3D-Grafik-Beschleuniger
Schnittstellen
4 × CAN FD, 8 MBaud
 individuell galv. getrennt,
Terminierung zuschaltbar		 DSub9 Pins *1)
1 × LIN in Vorbereitung DSub9 Pins *2)

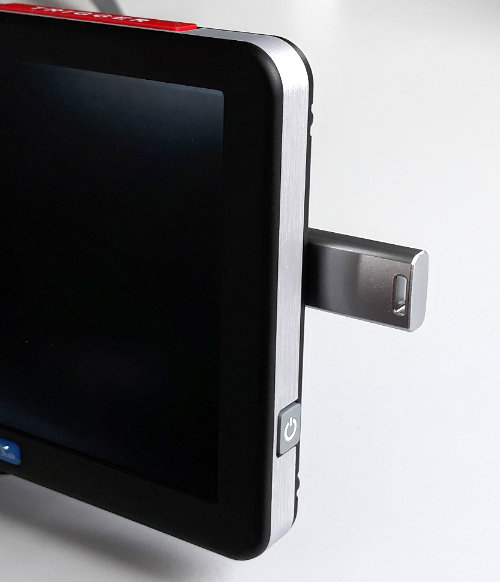

2 × USB 2.0 Host (1 × rückseitig, 1 × rechts) USB-A
1 × USB Device USB-miniB
1 × openABK: Versorgung, Run/Kl15, Wake, Ethernet openABK Rundbuchse
1 × Micro-SD-Slot MicroSD
Audio Lautsprecher an Rückseite, Mikrofon mit ALC an Gerätefront
Taster Trigger, Links/Rechts, F1..F3, Menu, Power
Versorgung 6..50 V, ca. 4..7,5W, je nach CPU-Auslastung und Backlight
Wake-On-CAN auf CAN1 (abschaltbar)
Temperatur -40..+85 °C Lagerung, -20..+70 °C Betrieb
Gehäuse B×H×T: (178 × 120 × 17) mm³ + Steckerbalkon 12 mm
Aluminium schwarz eloxiert
Masse typ. 570 g
*1) Bestückung abhängig von Variante, zwei CAN Kanäle je Stecker   *2) Auf DSub von CAN1/2

Varianten

openABK CAN 1…4 LIN Vorzugs-Type
C7PRO-AFFFF ✔ CAN FD – ✔
C7PRO-A ✔ – – –
