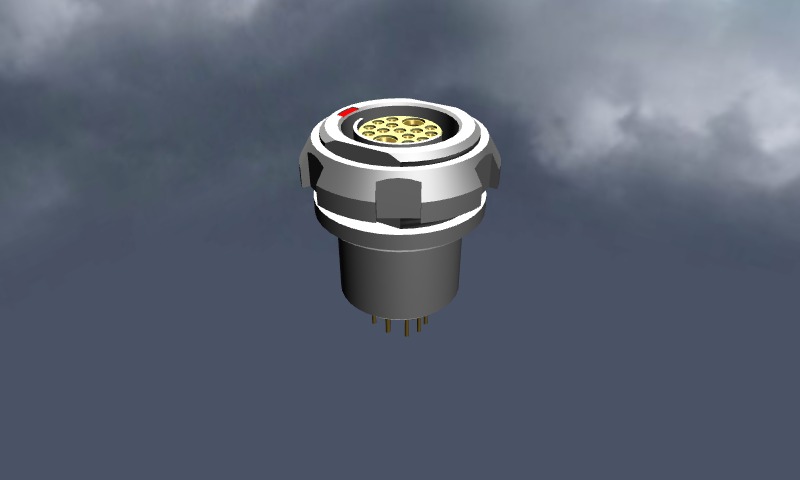

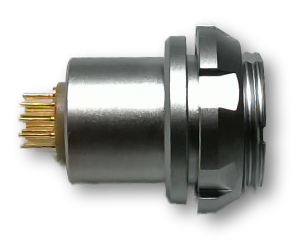

openABK Einbaudose
15-polige Einbau-Apparate-Dose für Print-Montage gemäß openABK-Spezifikation
- Gemäß openABK-Spezifikation
- Push-Pull Verriegelung
- Print-Montage
- 15-polig (13 × Signal, 2 × Versorgung)
- Für Frontplatten bis zu 3 mm
Diese Print-Buchse dient zum Aufbau von Geräten mit openABK-Schnittstelle (www.openABK.org). Die Push-Pull-Verriegelung ermöglicht schnelles Verbinden bzw. Abstecken und gewährleistet einen sicheren Halt.
Die zwei großen der 15 Buchsen-Kontakte dienen der Spannungsversorgung, 8 Pole sind für Ethernet und drei Pole dienen der Steuerung.
Anwendung:
- Daten-Logger
- Messverstärker
- Messmodule
- Displays mit openABK-Schnittstelle
Technische Daten
| Allgemeines | Rundstecker für Print-Montage |
| Verarbeitung | Löten Print-Montage |
| Frontblende | Für Frontblenden bis zu 3 mm Dicke |
| Durchmesser Mutter | 18 mm |
| Bauhöhe | Abstand Platine zu Frontblende: 13 mm |
| Pol-Zahl | 15 |
<tbc> = to be clarified
Varianten
| E-VFIS1031-15ABK |
