openABK Kabelstecker
15-poliger Kabel-Stecker gemäß openABK-Spezifikation
- Gemäß openABK-Spezifikation
- Push-Pull Verriegelung
- Lötanschluss
- 15-polig
- Verdrehsicherung
- Kabel-Durchmesser bis 7 mm
Mit diesen Steckern lassen sich Kabel zur Verbindung von Geräten mit openABK-Schnittstelle (www.openABK.org) herstellen. Die Push-Pull-Verriegelung ermöglicht schnelles Verbinden bzw. Abstecken und gewährleistet einen sicheren Halt.
Durch die Verdrehsicherung wird ein Abreißen der Adern verhindert, da zwischen Spannzange und Kontakten kein Winkelversatz stattfinden kann.

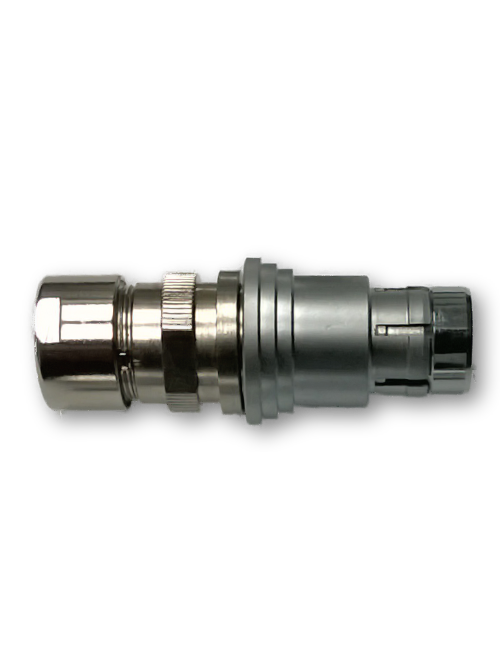

Die kurze Variante ist für eine kompakte Bauweise bei beengten Verhältnissen optimiert und ihr gestufter Kranz ermöglicht ein ergonomisches Abziehen.
Anwendung:
- Verbindungskabel für openABK-fähige Daten-Logger
- Verbindungskabel für openABK-Displays
- Messmodule
- Displays mit openABK-Schnittstelle
Technische Daten
| Allgemeines | Rundstecker für Kabel-Montage |
| Verarbeitung | Löten mit Lötkelchen |
| Zugentlastung | Spannzange |
| Kabeldurchmesser | max. 7 mm |
| Durchmesser | Siehe Varianten-Tabelle |
| Länge | Siehe Varianten-Tabelle |
| Anzahl Steckkontakte | 15 |
<tbc> = to be clarified
Varianten
| Länge | Durchmesser | Vorzugs-Type | |
|---|---|---|---|
| E-VABK-KL | 48 mm | 13,0 mm | ✔ |
| E-VABK-L | 40 mm | 15,6 mm | – |
