Image HurriCANe Displays

Falls sich ein HurriCANe-Display in einem undefinierten Zustand befindet,
lässt es sich in den Auslieferungszustand bringen.

Zutreffend für diese Produkte

Erläuterung

Diese Schritte werden angewendet, wenn das Betriebssystem-Image beschädigt ist oder auf einen neueren Stand gebracht werden soll.
Der Flash-Speicher für den Haupt-Prozessor eines Gerätes ist wie folgt organisiert (schraffierte Bereiche sollen erneuert werden):

Boot
loader
1
Easy-Installer Fallback, when OS image
is damaged
OS Image Linux
2
Applications EMBU-Chart, Power-Assist
PDF-Reader, Browser etc.
3
Layout Your layout
configuration
4

Im Normalfall werden die notwendigen Programm-Teile in dieser Reihenfolge geladen und ausgeführt:

  1. Nach dem Einschalten wird der Bootloader (ein sehr kleines Starter-Programm) ausgeführt.
    Findet er ein gültiges Betriebssystem (OS-Image; OS steht für Operating System), so startet er es.
  2. Beim Starten des Betriebssystems wird der Kernel geladen, die grundlegenden Systemkomponenten initialisiert, anschließend Dienste, Treiber und die Benutzeroberfläche gestartet.
  3. Das Betriebssystem startet die Anwendungs-Programme, unter anderem auch EMBU-Chart.
  4. EMBU-Chart lädt Ihre Layout-Datei, um mit der eigentlichen Messtechnik-Aufgabe zu beginnen.

Ist das OS-Image jedoch defekt, muss der Start über den Easy-Installer erzwungen werden. Dieser ist in der Lage, das OS-Image vom USB-Stick zu lesen und neu zu programmieren.
Je nach Zustand kann dieser Vorgang gegebenenfalls nur noch über einen VNC Viewer am PC überwacht werden. Die Verbindung zum PC erfolgt dabei über ein USB-C-Kabel.

Falls der Easy-Installer defekt sein sollte, muss dieser zuvor erneut aufgespielt werden, siehe dazu HurriCANe Deep Recovery.

In den folgenden Schritten werden wir das OS-Image wiederherstellen.

Vorgehensweise

Sie benötigen einen PC, einen USB-Stick mit FAT32-Dateisystem, eine USB-Tastatur mit Touchpad und ggf. ein USB-A-nach-C-Kabel.

  1. Stecken Sie den USB-Stick in den PC und stellen sicher, dass das Datei-System FAT32 ist. Klicken Sie hierzu mit der rechten Maustaste auf das Laufwerk und wählen Eigenschaften. Das angezeigte Dateisystem muss FAT32 lauten.
    FAT32
  2. Laden Sie das Update herunter, neueste Version: <tbc>.
  3. Entpacken Sie daraus die ganze Ordnerstruktur in das Root-Verzeichnis des USB-Sticks. Das Passwort lautet hurricane.
    Es sollte sich nun der Ordner Verdin-iMX8MP_Hurricane7-Image... im Root-Verzeichnis des USB-Sticks befinden.
  4. Entfernen Sie den USB-Stick sicher aus Ihrem PC.

  5. Stecken Sie den USB-Stick noch nicht in das Display!
    Drücken Sie den Power-Taster, legen die Spannungsversorgung an Klemme 15, die RUN-Leitung des Loggers sowie der Power-Taster sind wirkungslos. Sie benötigen einen Power-Zyklus. und lassen den Taster wieder los. Front-LED blinkt langsam.
    Drücken Sie den Power-Taster nach ca. 1 Sekunde wiederholt 1×. Front-LED blinkt schnell.
    Drücken Sie kein drittes Mal, da Sie sonst in den Deep Recovery-Modus wechseln würden!
  6. Falls innerhalb der nächsten 5 Sekunden ein Bild auf dem Display erscheint, können Sie den nächsten Schritt überspringen.
  7. Falls auf dem Display kein Bild erscheint, müssen Sie die folgenden Schritte über einen VNC-Viewer (z.B. RealVNC) bedienen.
    Verbinden Sie die USB-C-Schnittstelle des Displays über ein USB-A-nach-C-Kabel mit Ihrem PC. Über USB wird auf dem PC eine virtuelle Netzwerkkarte eingerichtet, die das Display auf der fest eingestellten IP-Adresse 192.168.11.1 erreichen kann.
    Starten Sie auf dem PC den VNC-Viewer und richten Sie ggf. eine neue Verbindung mit der Adresse 192.168.11.1 ein.

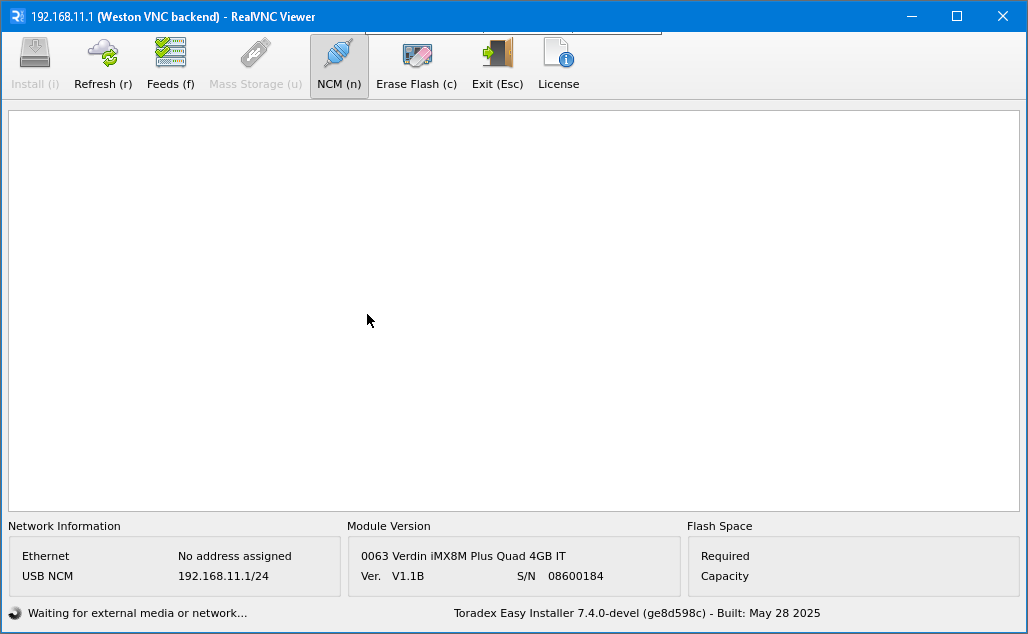

    Öffnen Sie nun die Verbindung. Sie sollten jetzt den Easy-Installer sehen.
  8. Stecken Sie jetzt den USB-Stick ein und warten Sie, bis die Installation fertiggestellt ist. Dies benötigt ca. 1–2 Minuten.
  9. Wählen Sie nun Power Off.
    Bei Bedienung über VNC-Viewer: Da das Display jetzt nicht mehr reagieren kann, ignorieren Sie bitte die angezeigten Fehlermeldungen.
  10. Trennen Sie die Spannungsversorgung.
    Ziehen Sie den USB-Stick ab
    Legen Sie die Spannungsversorgung nach ein paar Sekunden wieder an. Klemme 15, die RUN-Leitung des Loggers sowie der Power-Taster sind wirkungslos. Sie benötigen einen Power-Zyklus.
  11. Das Betriebssystem ist nun aktualisiert Der erste Neustart kann etwas länger als gewohnt dauern, da einige Vorberechnungen angestellt werden.. Als Nächstes müssen Sie die Firmware auf den neuesten Stand bringen, siehe HurriCANe Firmware Update

Mögliche Komplikationen:

  • Beim Überwachen über RealVNC kann keine Verbindung zum Display hergestellt werden.
    Bei der USB-Verbindung mit dem PC gibt sich das Display als Netzwerk-Karte aus, die einen Zugriff über die fest eingestellten IP-Adresse 192.168.11.1 ermöglicht. Die dafür notwendigen Treiber sind in der Regel vorhanden. Dennoch sollten Sie prüfen, ob beim Verbinden mit dem Display der Treiber einer zusätzliche Netzwerkkarte geladen wird.
    Falls sich Ihr PC anderweitig in einem Netzwerk 192.168.11.x befindet, kann es zu Adress-Konflikten kommen.
  • Nach allen Vorkehrungen kann der Easy-Installer nicht zum Laufen gebracht werden.
    Dies deutet auf einen defekten Easy-Installer hin. Um diesen neu zu programmieren, folgen Sie den Schritten aus HurriCANe Deep Recovery.
